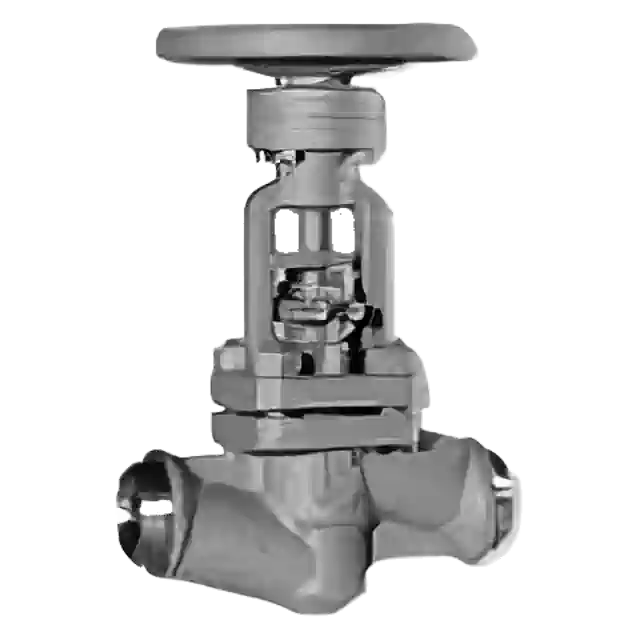

Запорный клапан 1с‑12‑3 Ду20 Ру250 (под приварку)
Запорный клапан 1с‑12‑3 Ду20 Ру250 (под приварку)— надёжное решение для трубопроводов ТЭС, предназначен для перекрытия потока рабочей среды в трубопроводах тепловых и энергетических установок. Модель оптимально подходит для эксплуатации на тепловых электростанциях, котельных, в системах теплоснабжения и на промышленных объектах.
| Параметр | Значение |
|---|---|
| D | 22 мм |
| D1 | 32 мм |
| L | 160 мм |
| d | 200 мм |
| H | 310 мм |
| h | 260 мм |
Ключевые преимущества:
- высокая герметичность (класс «А» по ГОСТ 9544‑93);
- устойчивость к высоким температурам и давлению;
- универсальное установочное положение — можно монтировать в любом положении;
- надёжное присоединение под приварку для долговечного и герметичного соединения с трубопроводом.
Технические характеристики:
- условный диаметр (DN): 20 мм;
- номинальное давление (PN): 25 МПа (250 кгс/см²);
- максимальная температура рабочей среды: до +350 °C
- рабочая среда: вода, пар, нефтепродукты, неагрессивные и слабоагрессивные жидкости и газы;
- тип присоединения: под приварку;
- управление: ручное (маховик) либо с электроприводом;
- материал корпуса: сталь 20 (до 450 °C)
- масса: 6,2 кг.
Вентиль 1С‑12‑3 изготавливается в соответствии с ТУ . Подходит для наружной установки и для закрытых помещений с температурой окружающей среды от −40 до +70 °C.
Гарантии и документация
- Гарантийные обязательства. Гарантия на клапан составляет 12 месяцев с момента ввода в эксплуатацию, при этом общий гарантийный срок не превышает 18 месяцев со дня отгрузки изделия потребителю.
- Эксплуатационный ресурс. Средний срок службы клапана — не менее 10 лет. Наработка до достижения среднего ресурса составляет не менее 8000 циклов открытия и закрытия.
- Комплектация. В комплект поставки входят запорный клапан 1с-12-3, паспорт изделия (один экземпляр на партию до 10 единиц) и сертификат соответствия требованиям ТР ТС 032/2013.
