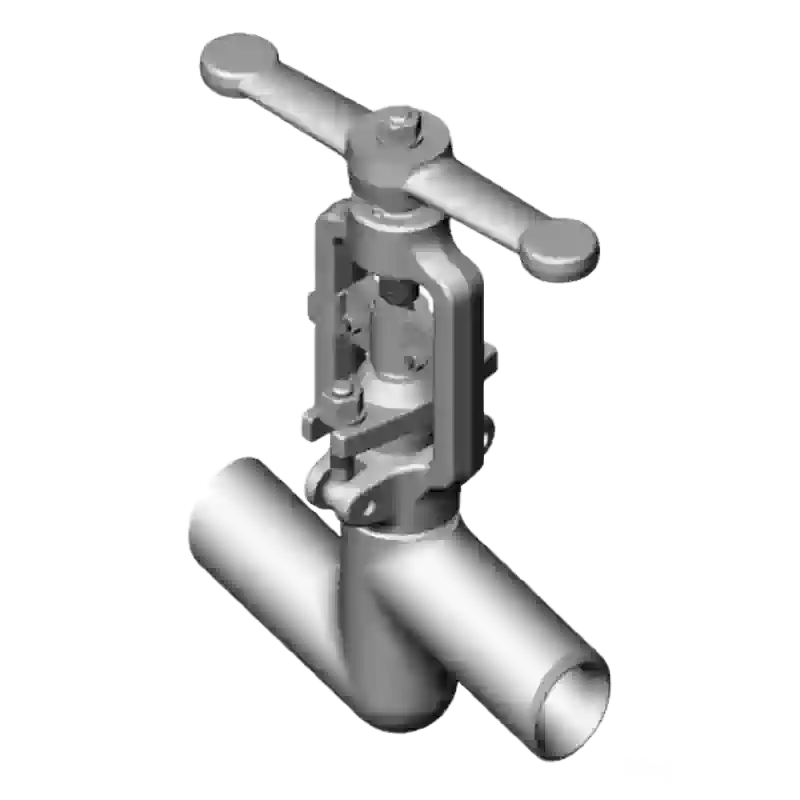

Клапан (вентиль) запорный 1с-11-5 Ду50 Ру63 (под приварку)
Клапан (вентиль) запорный 1с‑11‑5 — надёжная стальная арматура для полного перекрытия потока рабочей среды в трубопроводах. Применяется на объектах теплоэнергетики (ТЭС, ТЭЦ, котельные), а также в промышленных технологических линиях, где важны герметичность, долговечность и устойчивость к высоким параметрам среды.
Работает строго в двухпозиционном режиме: «полностью открыто» / «полностью закрыто». Не предназначен для плавного регулирования расхода: использование в регулирующем режиме приведёт к ускоренному износу уплотнительных поверхностей и потере герметичности.
| Параметр | Значение |
|---|---|
| D | 50 мм |
| D1 | 57 мм |
| L | 240 мм |
| d | 320 мм |
| H | 360мм |
| h | 292 мм |
Ключевые преимущества:
- высокая герметичность (класс «А» по ГОСТ 9544‑93);
- устойчивость к высоким температурам и давлению;
- универсальное установочное положение — можно монтировать в любом положении;
- надёжное присоединение под приварку для долговечного и герметичного соединения с трубопроводом.
Технические характеристики
- Номинальный диаметр (DN): 50 мм.
- Номинальное давление (PN): 6,3 МПа (63 кгс/см²).
- максимальная температура рабочей среды: до +425 °C
- рабочая среда: вода, пар, нефтепродукты, неагрессивные и слабоагрессивные жидкости и газы;
- тип присоединения: под приварку;
- управление: ручное (маховик) либо с электроприводом;
- материал корпуса: сталь 20 (до 425 °C)
- масса: 8,6кг.
- Вентиль 1С‑11‑5 изготавливается в соответствии с ТУ . Подходит для наружной установки и для закрытых помещений с температурой окружающей среды от −45 до +40 °C.
Гарантии и документация
Гарантийные обязательства. Гарантия на клапан составляет 12 месяцев с момента ввода в эксплуатацию, при этом общий гарантийный срок не превышает 18 месяцев со дня отгрузки изделия потребителю.
- Эксплуатационный ресурс. Средний срок службы клапана — не менее 10 лет. Наработка до достижения среднего ресурса составляет не менее 8000 циклов открытия и закрытия.
- Комплектация. В комплект поставки входят запорный клапан 1с-11-5, паспорт изделия (один экземпляр на партию до 10 единиц) и сертификат соответствия требованиям ТР ТС 032/2013.
