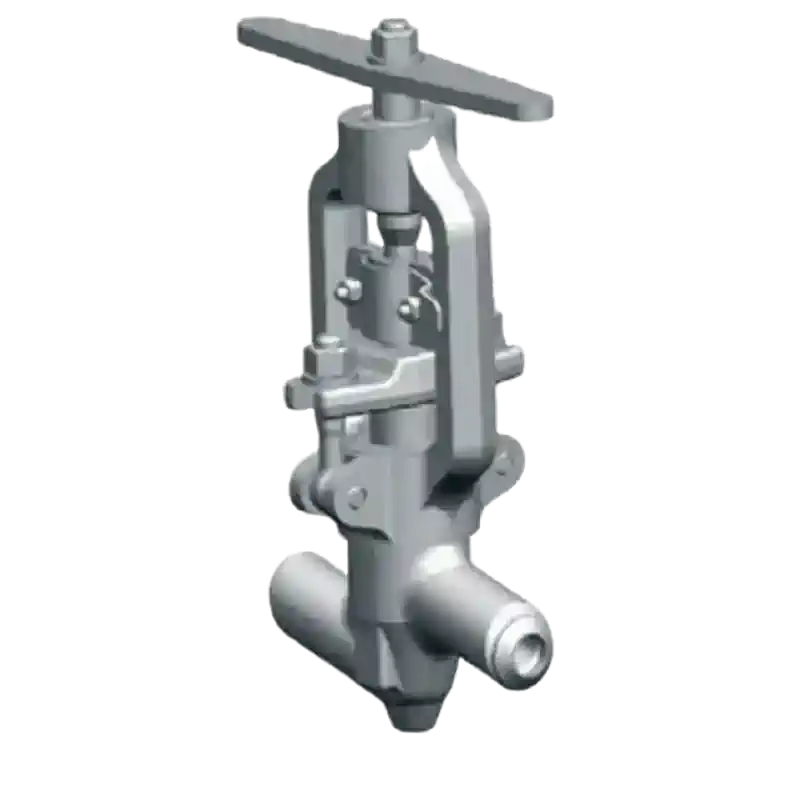

Клапан запорный 999-20-0 DN20 Ру 25.0 МПа (вентиль под приварку)
Запорный клапан (вентиль) 999-20-0 предназначен для полного перекрытия или открытия потока рабочей среды на трубопроводах энергетических установок, тепловых электрических станций (ТЭС) и котельных. Арматура спроектирована специально для работы с перегретым паром и водой при экстремально высоких температурах, обеспечивая абсолютную герметичность и безопасность систем.
 |
|
⚠️ Важное предупреждение от производителя:
Клапан 999-20-0 является исключительно запорной, а не регулирующей арматурой. Использование вентиля для плавной регулировки (дросселирования) расхода среды категорически запрещено. Золотник должен находиться только в крайних положениях: полностью поднят (открыт) или полностью опущен (закрыт). Работа в промежуточных положениях при высоких температурах и скоростях потока приводит к быстрому эрозионному износу уплотнительных поверхностей и аварийному выходу изделия из строя.
Клапан 999-20-0 является исключительно запорной, а не регулирующей арматурой. Использование вентиля для плавной регулировки (дросселирования) расхода среды категорически запрещено. Золотник должен находиться только в крайних положениях: полностью поднят (открыт) или полностью опущен (закрыт). Работа в промежуточных положениях при высоких температурах и скоростях потока приводит к быстрому эрозионному износу уплотнительных поверхностей и аварийному выходу изделия из строя.
Основные преимущества и применение
- Работа с перегретым паром: Рассчитан на температуру рабочей среды до +545 °С, что делает его незаменимым на магистральных паропроводах ТЭС и промышленных котельных.
- Надежность конструкции: Корпус : ст.20, шток выполнен из жаропрочной хромомолибденовой стали 12Х1МФ, устойчивой к ползучести и термическим ударам.
- Абсолютная герметичность: Класс герметичности затвора «А» (ГОСТ 9544-2015) — полное отсутствие видимых протечек.
- Безопасность и соответствие: Изделие сертифицировано по техническому регламенту ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
Сфера применения:
Трубопроводы воды и перегретого пара в энергетике, нефтегазовой, химической и агропромышленной отраслях, где требуется надежная отсечка потока при высоких термодинамических нагрузках.
Технические характеристики 999-20-0
| Параметр | Значение |
|---|---|
| Обозначение | 999-20-0 |
| Тип арматуры | Запорный клапан (вентиль) двухпозиционного действия |
| Условный проход (DN) | 20 мм |
| Рабочее давление (Ру / PN) | 25,0 МПа (250 кгс/см²) |
| Температура рабочей среды | до +545 °С |
| Рабочая среда | Вода, пар |
| Тип присоединения | Под приварку |
| Управление | Ручное (маховик) |
| Класс герметичности | А (по ГОСТ 9544-2015) |
| Установочное положение | Любое (подача среды рекомендуется под золотник) |
| Габаритные размеры (L x H) | 160 х 260 мм |
| Масса (не более) | 6,0 кг |
| Нормативный документ | ТУ 28.14.1-001-26301182-2022 |
Материалы основных деталей
Использование специальных марок сталей гарантирует коррозионную стойкость и сохранение механических свойств при длительном воздействии высоких температур:
- Корпус: ст.20, Шток: 12Х1МФ (жаропрочная перлитная сталь)
- Шпиндель: 20Х13 (коррозионностойкая сталь мартенситного класса)
- Бугель: ст.20
- Маховик: Сталь 45
- Уплотнительные поверхности: Выполнены из коррозионностойкой стали (наплавка/вставка)
- Уплотнение шпинделя: Сальниковое (конструкция позволяет производить подтяжку сальника без сброса давления и разборки узла)
Монтаж и эксплуатация
- Подготовка: При расконсервации удалить противокоррозионную смазку. Перед монтажом тщательно очистить проходы клапана при закрытом затворе. Уплотнительные поверхности корпуса и золотника тщательно протереть.
- Направление потока: Среда должна подаваться под золотник (через нижний патрубок, согласно стрелке на корпусе). Это снижает усилие на маховике при открытии и уменьшает нагрузку на сальниковое уплотнение при закрытом клапане.
- Расположение: Клапаны устанавливаются на трубопроводе в местах, доступных для осмотра и обслуживания.
- Техника безопасности: К монтажу и обслуживанию допускается персонал, изучивший устройство изделия и правила техники безопасности. Категорически запрещается производить работы по устранению дефектов при наличии давления рабочей среды в трубопроводе.
Гарантии и документация
- Сертификация: ТР ТС 032/2013 (ЕАЭС N RU Д-N RU.РА05.В.85597/25, действителен до 10.07.2030 г.)
- Гарантийный срок: 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю.
- Показатели надежности: Средний срок службы — не менее 10 лет; средний ресурс — 8000 циклов (открытий/закрытий).
- Комплект поставки: Клапан запорный 999-20-0, Паспорт (1 шт. на партию до 10 шт.), сертификат соответствия.
