Клапан 588-10-0 Ду10 Ру373

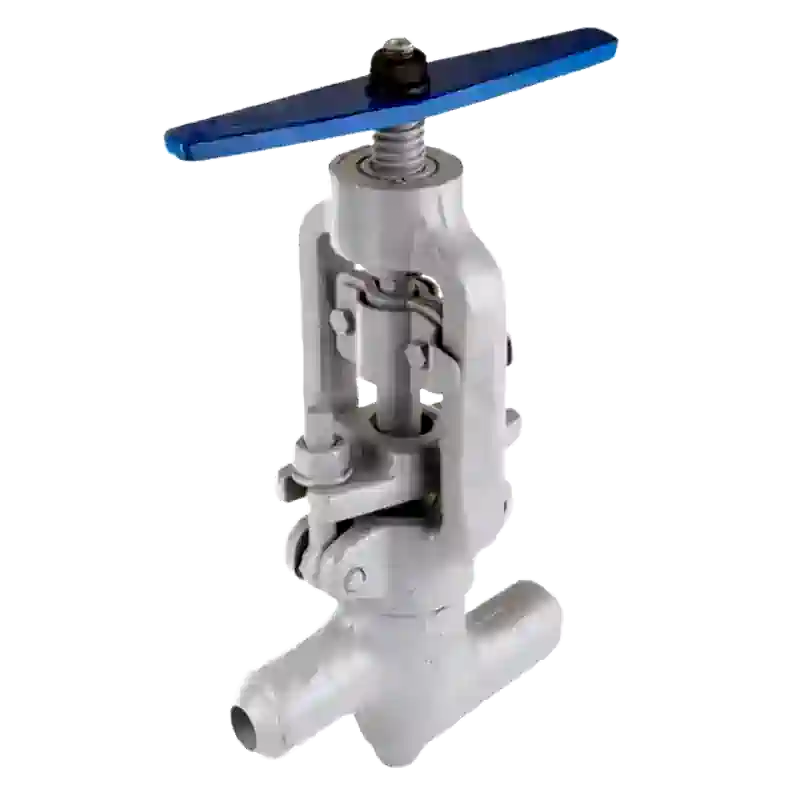

Клапан запорный 588-10-0 Ду10 Ру373 (под приварку)

Запорный клапан (вентиль) 588-10-0 предназначен для полного открытия или полного перекрытия потока рабочей среды в трубопроводах высокого давления. Изделие применяется на тепловых электростанциях, в котельных и других энергетических объектах, работающих с водой и паром.
Клапан Ду10 Ру373 рассчитан на эксплуатацию при температуре рабочей среды до +280 °С и давлении до 37,3 МПа. Конструкция обеспечивает высокую герметичность, надежность и соответствует требованиям промышленной безопасности.

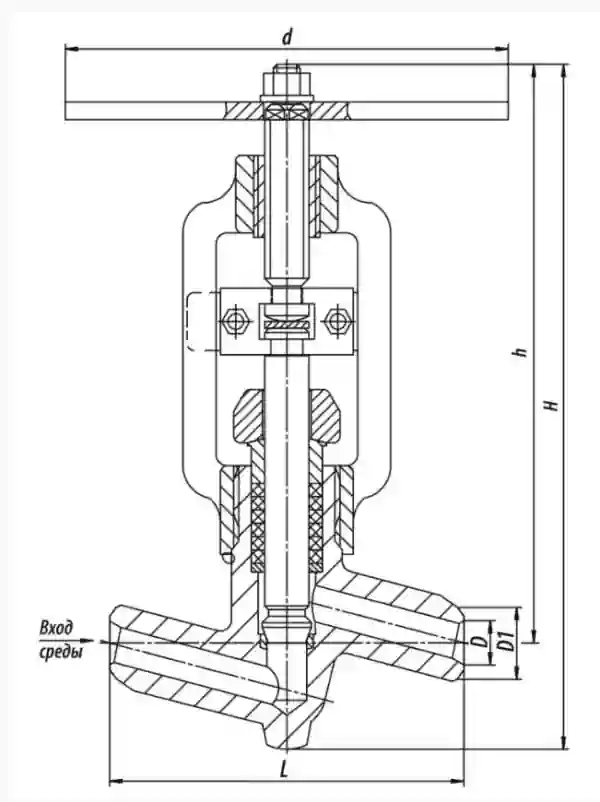

Параметр Значение D 10 мм D1 16 мм L 110 мм d 150 мм H 226 мм h 200 мм

Основные преимущества

• Надежная работа при высоких нагрузках. Корпус клапана изготовлен из стали 20, а шток — из жаропрочной хромомолибденовой стали 12Х1МФ, обладающей высокой прочностью и устойчивостью к длительному воздействию повышенных температур и давления.
• Высокая герметичность. Запорный узел соответствует классу герметичности «А» по ГОСТ 9544-2015, что гарантирует отсутствие видимых утечек рабочей среды при эксплуатации.
• Эксплуатация в различных климатических условиях. Клапан выпускается в климатических исполнениях У и УХЛ (категории размещения 1 и 2 по ГОСТ 15150-69) и рассчитан на работу при температуре окружающей среды до −40 °C.
• Соответствие требованиям безопасности. Арматура соответствует требованиям технического регламента ТР ТС 032/2013 (ЕАЭС), подтверждая возможность безопасного применения на объектах с оборудованием, работающим под избыточным давлением.

Где применяется:

Применяется на трубопроводах, транспортирующих воду и пар, в энергетике, жилищно-коммунальном хозяйстве, нефтегазовой и агропромышленной сферах. Арматура обеспечивает надежное и герметичное перекрытие потока рабочей среды при эксплуатации в условиях высоких температур и давления.

Технические характеристики 588-10-0

Материалы основных деталей

Применение качественных конструкционных и легированных сталей обеспечивает высокую устойчивость клапана к коррозии, температурным перепадам и длительной эксплуатации в сложных условиях. Материалы основных деталей подобраны с учетом работы при повышенных давлениях и температурах:

• Корпус — сталь 20;
• Шток — жаропрочная перлитная сталь 12Х1МФ;
• Шпиндель — коррозионностойкая мартенситная сталь 20Х13;
• Бугель — сталь 20;
• Маховик — сталь 45;
• Уплотнительные поверхности — выполнены из коррозионностойкой стали с использованием наплавки или специальных вставок;
• Уплотнение шпинделя — сальникового типа с возможностью регулировки без демонтажа узла и остановки работы трубопровода.

Монтаж и эксплуатация

1. • Подготовка к установке. Перед монтажом необходимо удалить защитную консервационную смазку с деталей клапана. Промывку трубопровода следует выполнять при полностью открытом затворе, при этом уплотнительные поверхности должны быть тщательно очищены от загрязнений.
   • Направление движения рабочей среды. Рабочая среда должна поступать под золотник через нижний патрубок в соответствии с указателем направления на корпусе клапана. Такая схема установки снижает усилие, необходимое для открытия вентиля, и уменьшает нагрузку на сальниковое уплотнение в закрытом положении.
   • Требования к монтажу. Клапан рекомендуется устанавливать в местах, обеспечивающих свободный доступ для проведения осмотров, технического обслуживания и ремонта приводного механизма.
   • Меры безопасности. Монтажные, сервисные и ремонтные работы должны выполняться только квалифицированными специалистами. Любые операции по обслуживанию или устранению неисправностей допускаются исключительно после полного снятия давления в трубопроводной системе.

Гарантии и документация

• Гарантийные обязательства. Гарантия на клапан составляет 12 месяцев с момента ввода в эксплуатацию, при этом общий гарантийный срок не превышает 18 месяцев со дня отгрузки изделия потребителю.
• Эксплуатационный ресурс. Средний срок службы клапана — не менее 10 лет. Наработка до достижения среднего ресурса составляет не менее 8000 циклов открытия и закрытия.
• Комплектация. В комплект поставки входят запорный клапан 588-10-0, паспорт изделия (один экземпляр на партию до 10 единиц) и сертификат соответствия требованиям ТР ТС 032/2013.
