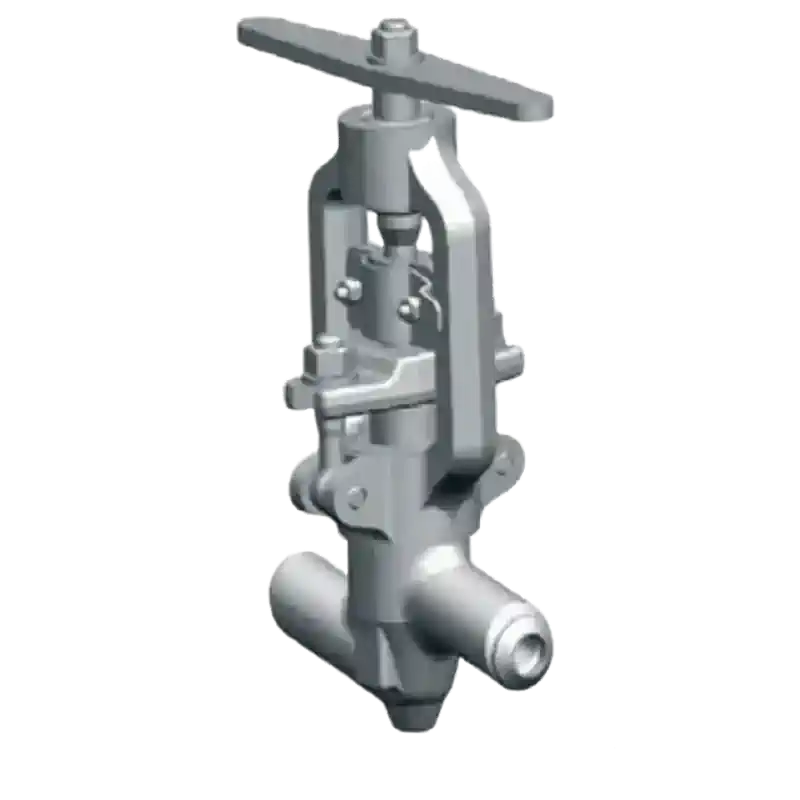

Клапан запорный 998-20-0 DN20 Ру 373
(вентиль под приварку)
Запорный клапан (вентиль) 998-20-0 предназначен для полного перекрытия или открытия потока рабочей среды на трубопроводах энергетических установок, тепловых электрических станций (ТЭС) и котельных. Арматура рассчитана на экстремальные параметры давления и температуры, обеспечивая абсолютную герметичность и безопасность систем.
 |
|
⚠️ Важное предупреждение от производителя:
Клапан 998-20-0 является запорной, а не регулирующей арматурой. Использование вентиля для плавной регулировки расхода среды категорически запрещено. Золотник должен находиться только в крайних положениях: полностью поднят (открыт) или полностью опущен (закрыт). Работа в промежуточных положениях приводит к эрозии уплотнительных поверхностей и выходу изделия из строя.
Клапан 998-20-0 является запорной, а не регулирующей арматурой. Использование вентиля для плавной регулировки расхода среды категорически запрещено. Золотник должен находиться только в крайних положениях: полностью поднят (открыт) или полностью опущен (закрыт). Работа в промежуточных положениях приводит к эрозии уплотнительных поверхностей и выходу изделия из строя.
Основные преимущества и применение
- Надежность в экстремальных условиях: Корпус ст.20, шток выполнен из хромомолибденовой стали 12Х1МФ, которая сохраняет прочность и стойкость к ползучести при высоких температурах и давлении.
- Абсолютная герметичность: Класс герметичности затвора «А» (ГОСТ 9544-2015) — отсутствие видимых протечек и капель.
- Универсальность климатического исполнения: Поставляется в исполнениях У, УХЛ (категории 1, 2 по ГОСТ 15150-69). Работает при температуре окружающего воздуха до -40 °C.
- Безопасность: Изделие сертифицировано по ТР ТС 032/2013 (ЕАЭС).
Где применяется:
Трубопроводы воды и пара в энергетике, ЖКХ, нефтегазовой и агропромышленной отраслях, где требуется надежная отсечка потока при высоких параметрах.
Технические характеристики 998-20-0
| Параметр | Значение |
|---|---|
| Обозначение | 998-20-0 |
| Тип арматуры | Запорный клапан (вентиль) двухпозиционного действия |
| Условный проход (DN) | 20 мм |
| Рабочее давление (Ру / PN) | 37,3 МПа (373 кгс/см²) |
| Температура рабочей среды | до +280 °С |
| Рабочая среда | Вода, пар |
| Скорость среды (макс.) | Пар — 60 м/с, Вода — 5 м/с |
| Тип присоединения | Под приварку |
| Управление | Ручное (маховик) |
| Класс герметичности | А (по ГОСТ 9544-2015) |
| Установочное положение | Любое (подача среды — под золотник / по стрелке на корпусе) |
| Масса (не более) | 6,0 кг |
| Габаритные размеры (L x H) | 160 х 260 мм |
| Нормативный документ Сертификат соответствия | ТУ 28.14.1-001-26301182-2022 ЕАЭС N RU Д-RU.PA05.В.85597/25 Действителен с 11.07.2025-10.07.2030г |
Материалы основных деталей
Использование легированных сталей гарантирует коррозионную стойкость и устойчивость к термическим ударам:
- Корпус: ст.20, Шток: 12Х1МФ (жаропрочная перлитная сталь)
- Шпиндель: 20Х13 (коррозионностойкая сталь мартенситного класса)
- Бугель: ст.20
- Маховик: Сталь 45
- Уплотнительные поверхности: Выполнены из коррозионностойкой стали (наплавка/вставка)
- Уплотнение шпинделя: Сальниковое (с возможностью подтяжки без сброса давления и разборки узла)
Монтаж и эксплуатация
- Подготовка: Перед монтажом необходимо удалить консервационную смазку. Промывку трубопровода проводить при открытом затворе. Уплотнительные поверхности должны быть идеально чистыми.
- Направление потока: Среда должна подаваться под золотник (через нижний патрубок, согласно стрелке на корпусе). Это снижает усилие на маховике при открытии и уменьшает нагрузку на сальник при закрытом клапане.
- Расположение: Устанавливать в местах, доступных для осмотра и обслуживания приводного механизма.
- Техника безопасности: Монтаж и ремонт разрешены только квалифицированным персоналом. Запрещается проводить любые работы по устранению дефектов при наличии давления в трубопроводе!
Гарантии и документация
- Гарантийный срок: 12 месяцев с даты ввода в эксплуатацию, но не более 18 месяцев с момента отгрузки.
- Показатели надежности: Средний срок службы — не менее 10 лет; средний ресурс — 8000 циклов (открытий/закрытий).
- Комплект поставки: Клапан запорный 998-20-0, Паспорт (на партию до 10 шт.), Сертификат ТР ТС 032/2013.
